По техзаданию заказчика, на объекте требуется выполнить целый комплекс работ по выводу на кровлю вентиляционных, а также газовых выходов.

Задача: произвести монтаж вентиляционных выходов, подготовить каркас обрамления газовых труб, обшить его наружную часть и установить дымник.
Результат: благодаря нашим действиям, на объекте были сооружены вентиляционные выходы и выходы труб газового отопления.

Адрес: МО, Наро-Фоминский район, коттеджный посёлок Зелёные Холмы.

Проведенные работы:

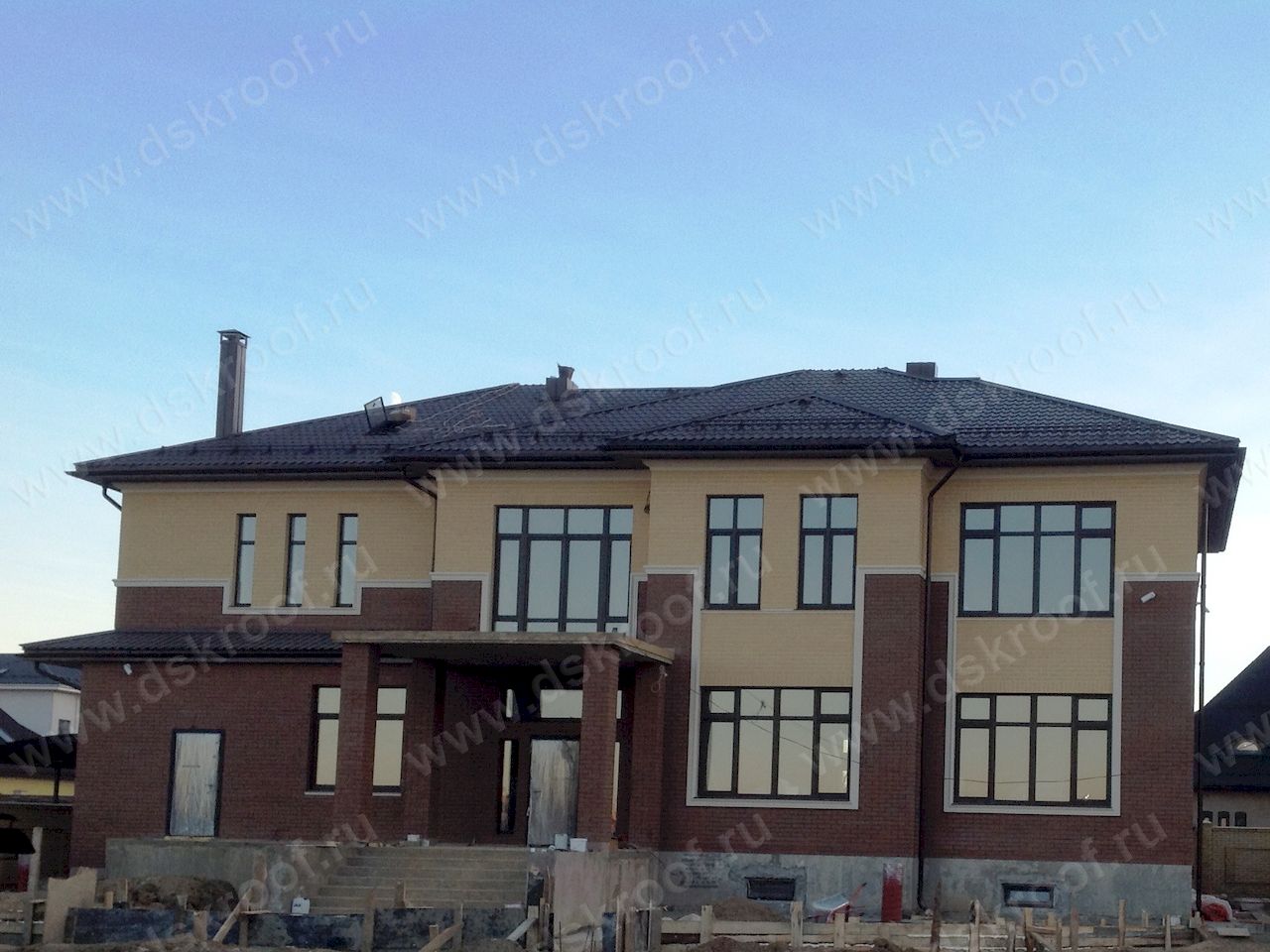

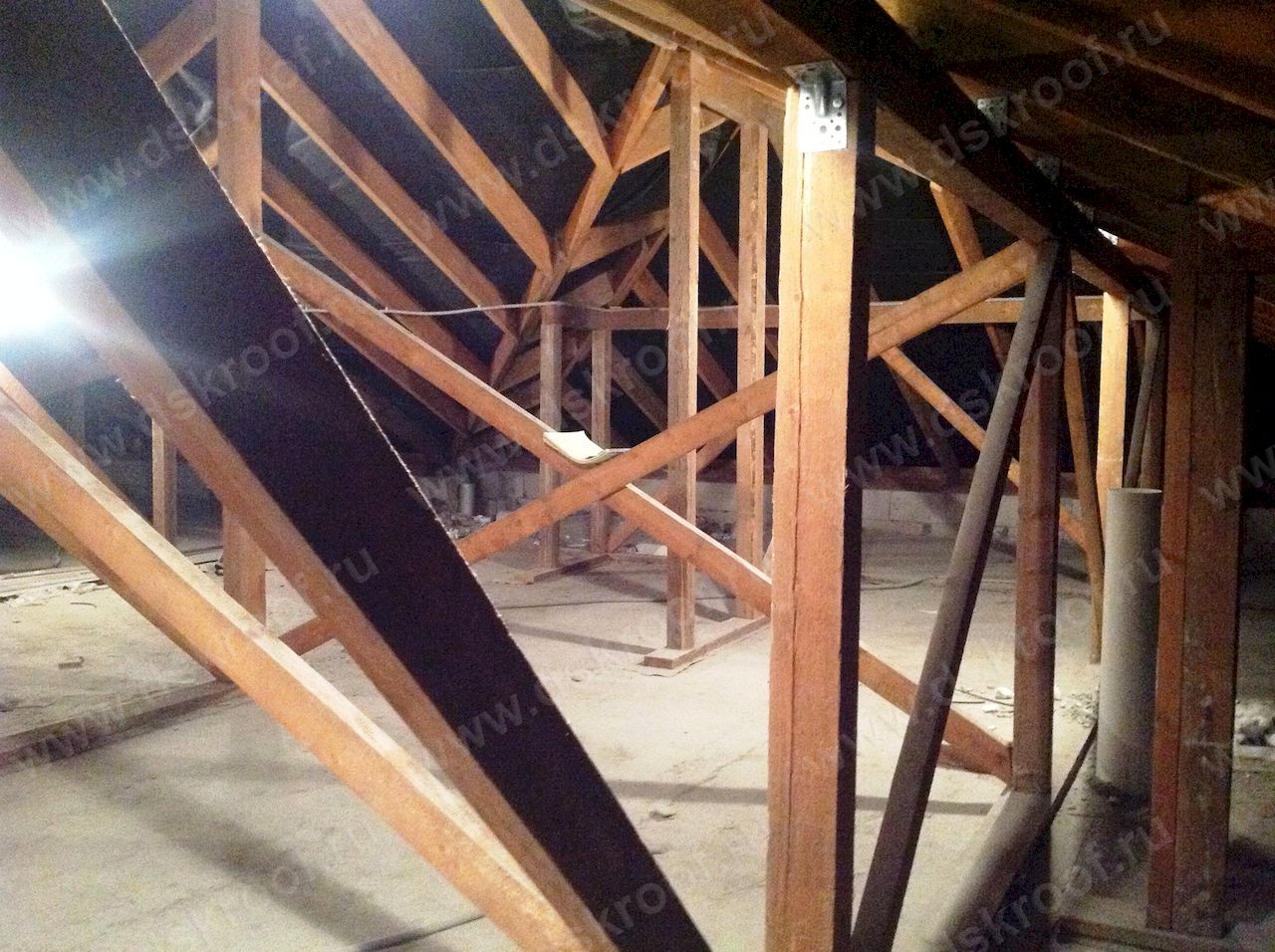

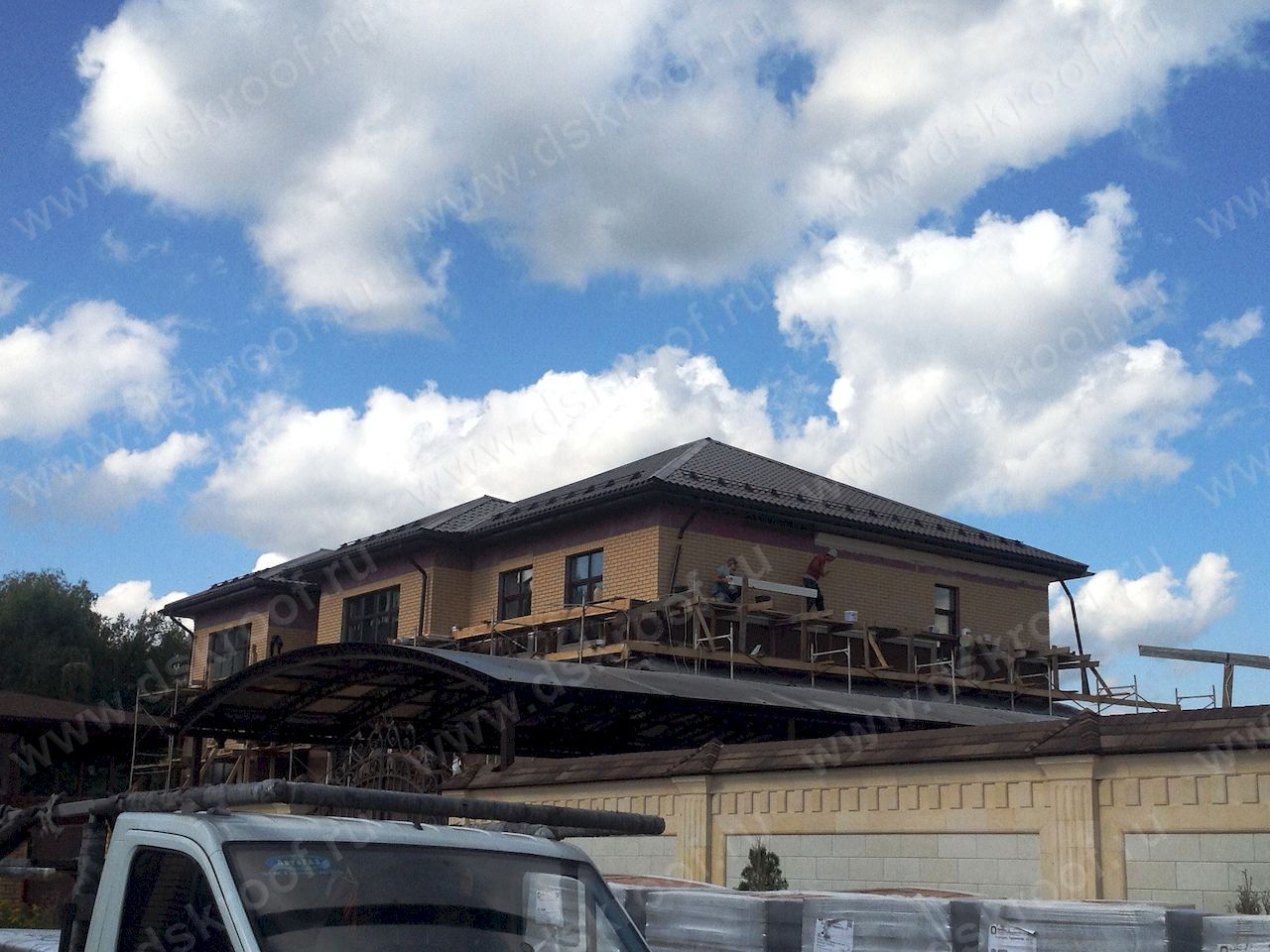

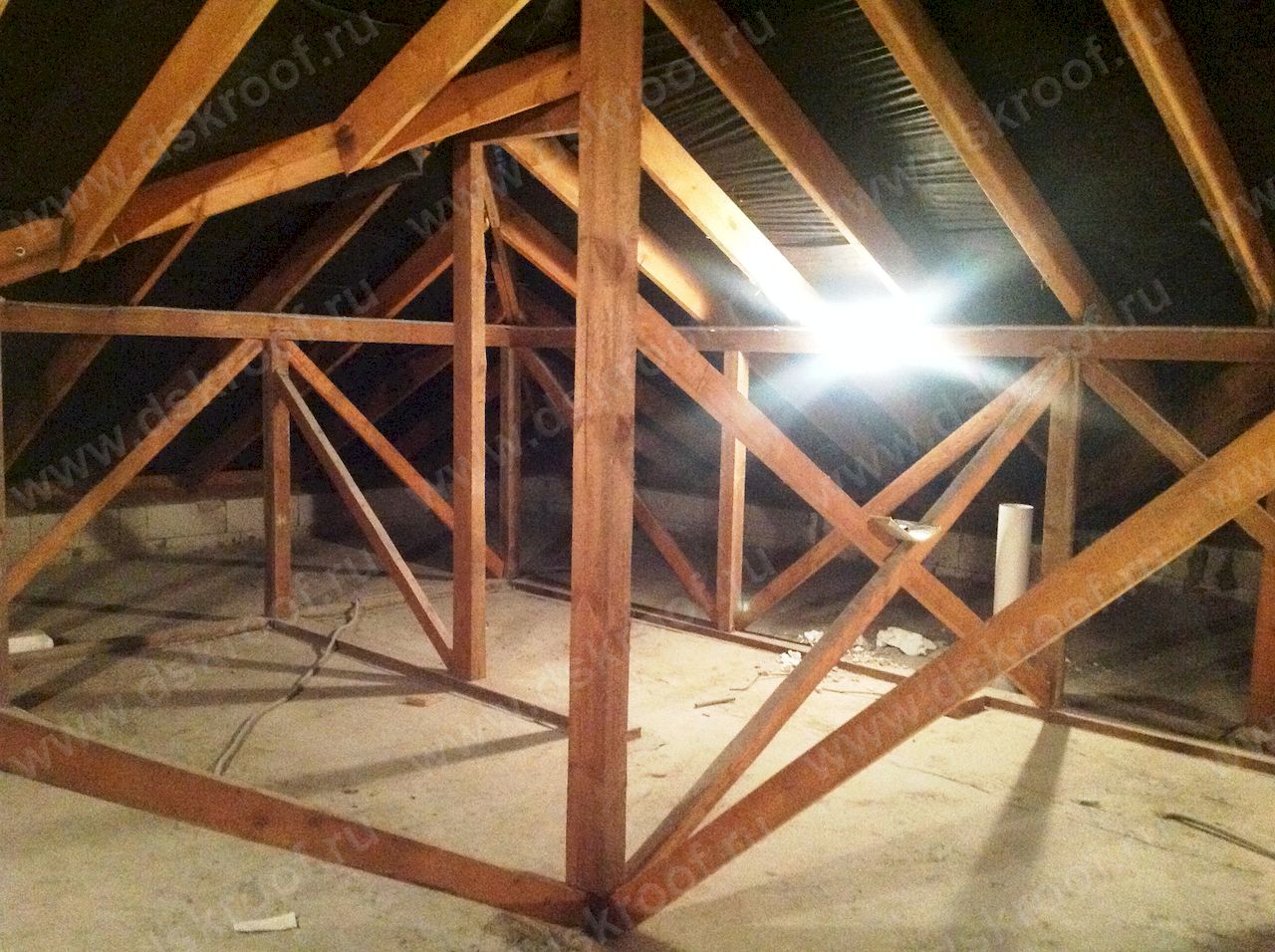

1. Общий вид дома, где будут проводиться монтажные работы	2. План вентиляции здания и установки газового оборудования разрабатывался уже после окончания строительства, поэтому пришлось столкнуться с некоторыми сложностями	3. Место, где на чердак выходит одна вентиляционная труба отдельной комнаты

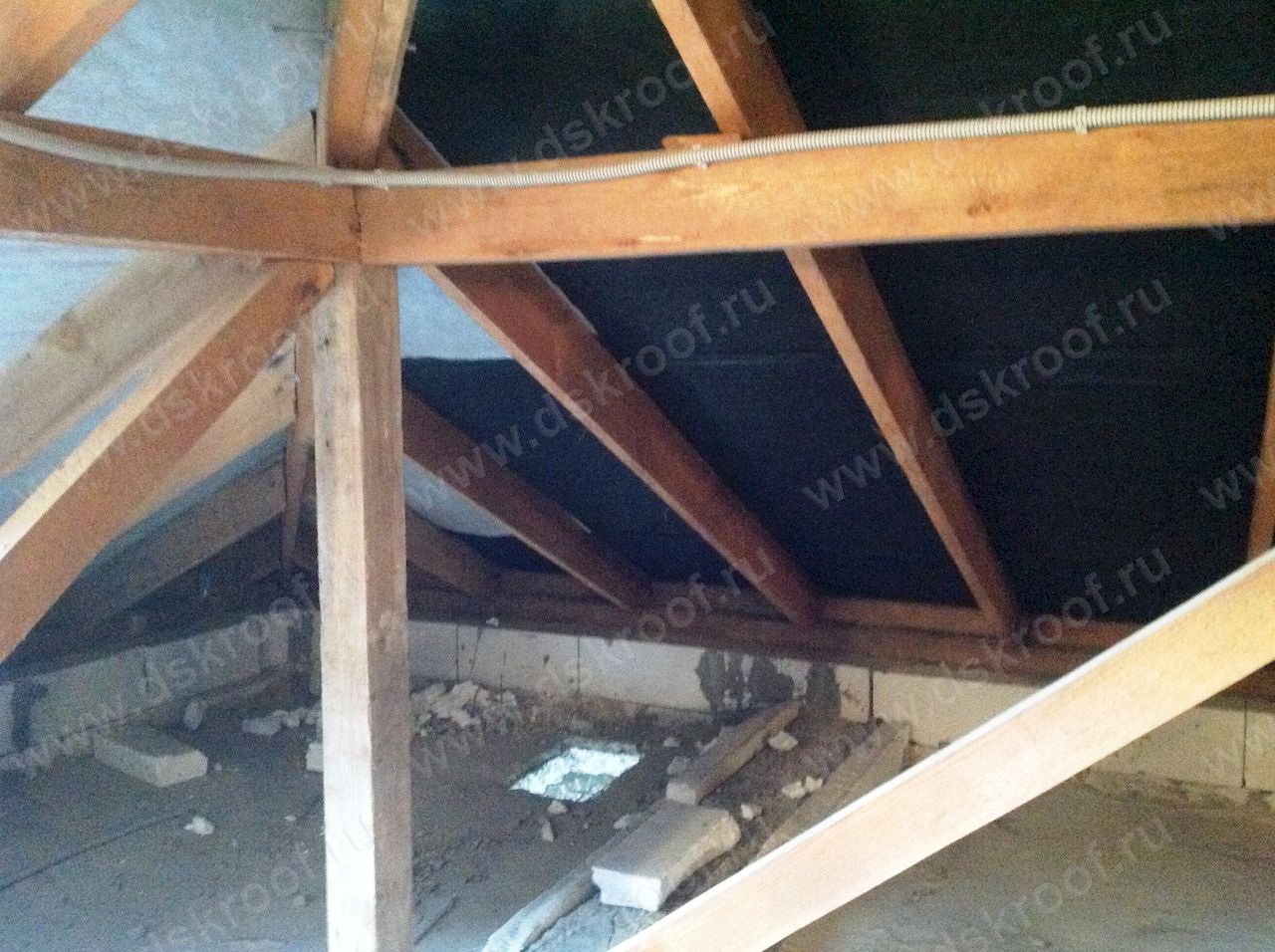

4. В этом месте на чердак выходит сразу несколько труб из разных помещений, поэтому было принято решение сгруппировать вентиляционные трубы и вывести их на кровлю через две шахты	5. Здесь будет проходить короб для отдельной трубы газового котла	6. В первую очередь изготавливаем на месте сварной каркас из профильной трубы. Внутренняя ширина каркаса равен внешнему диаметру газовой трубы высота которой 4 метра

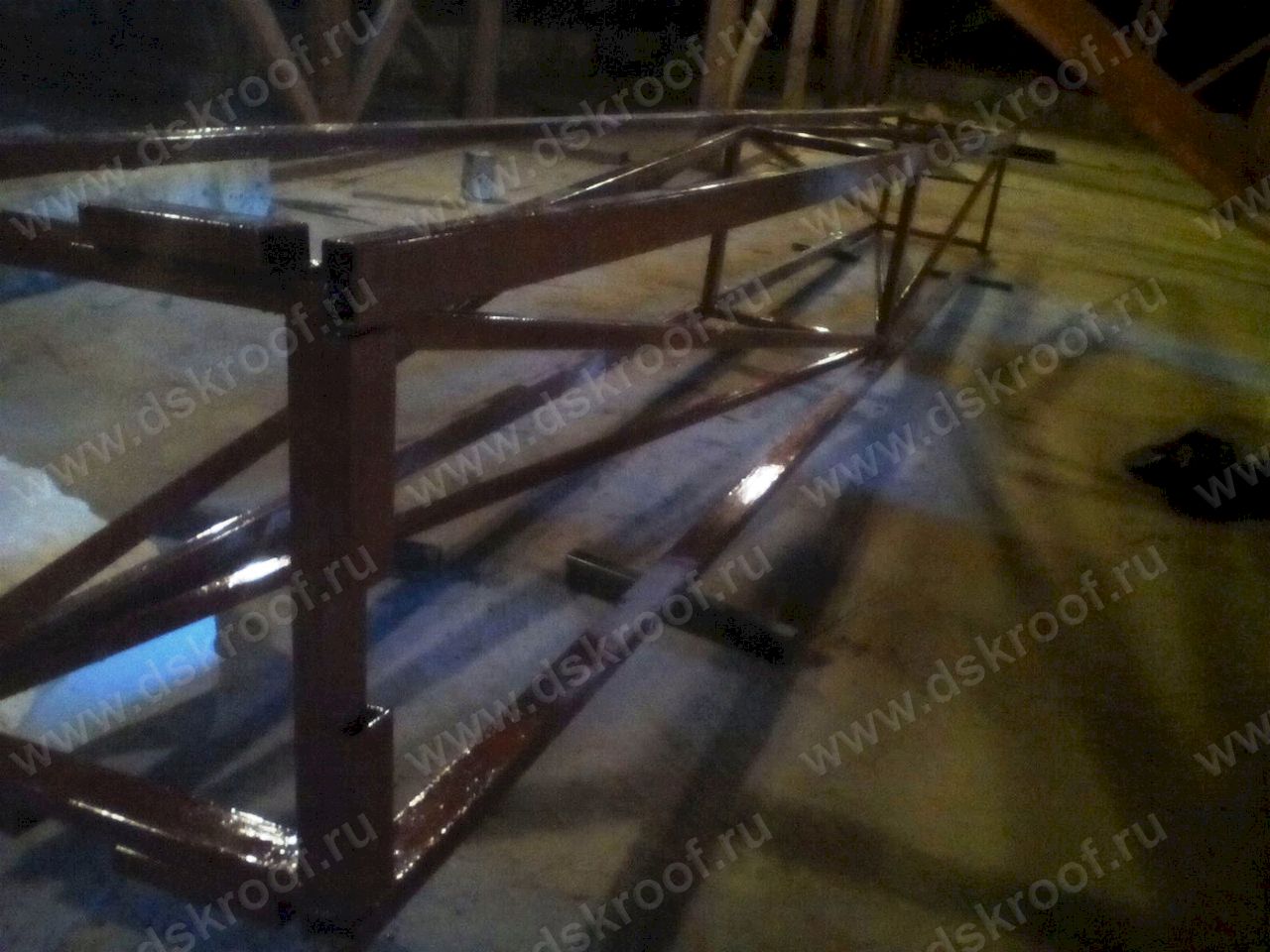

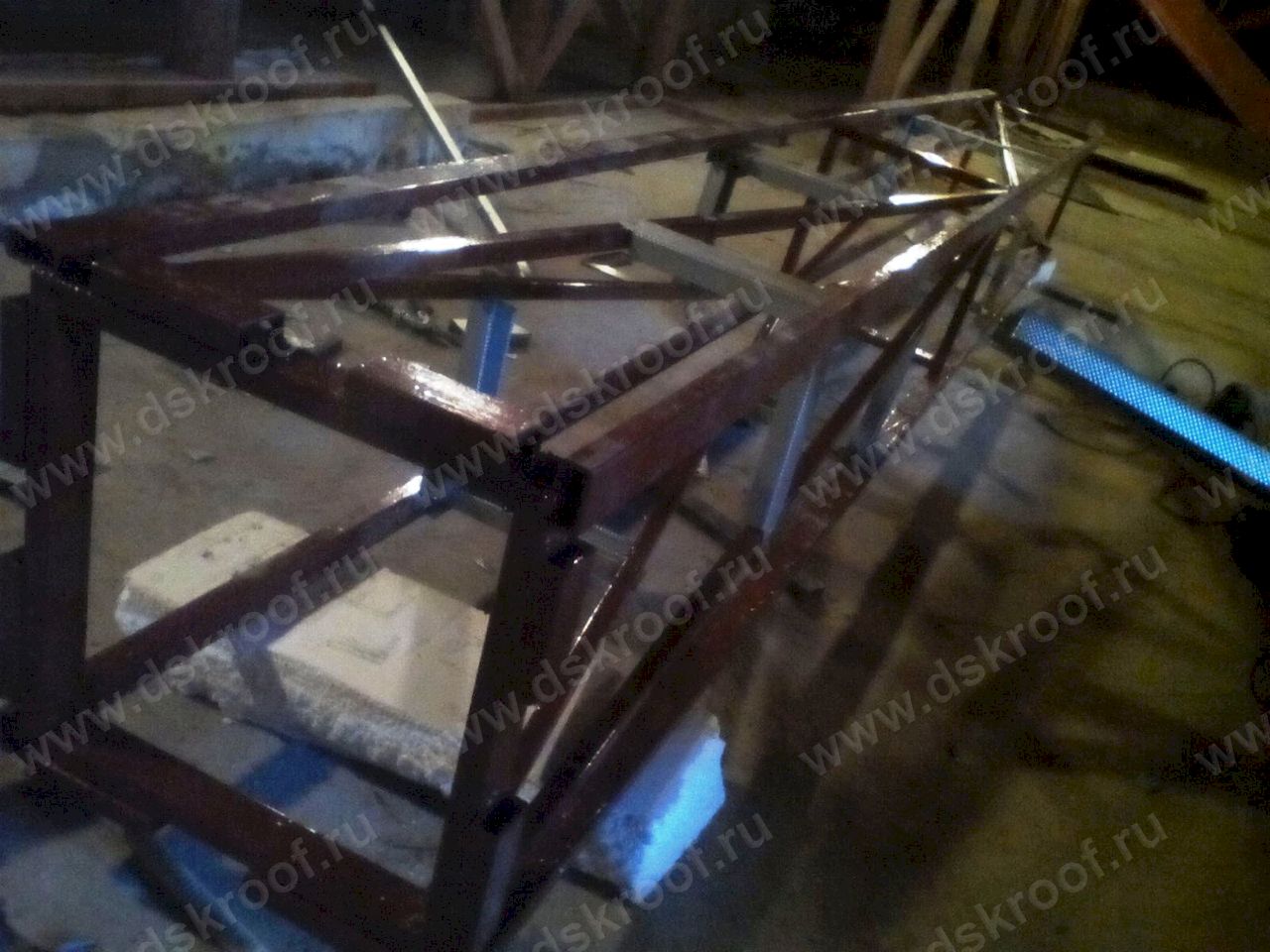

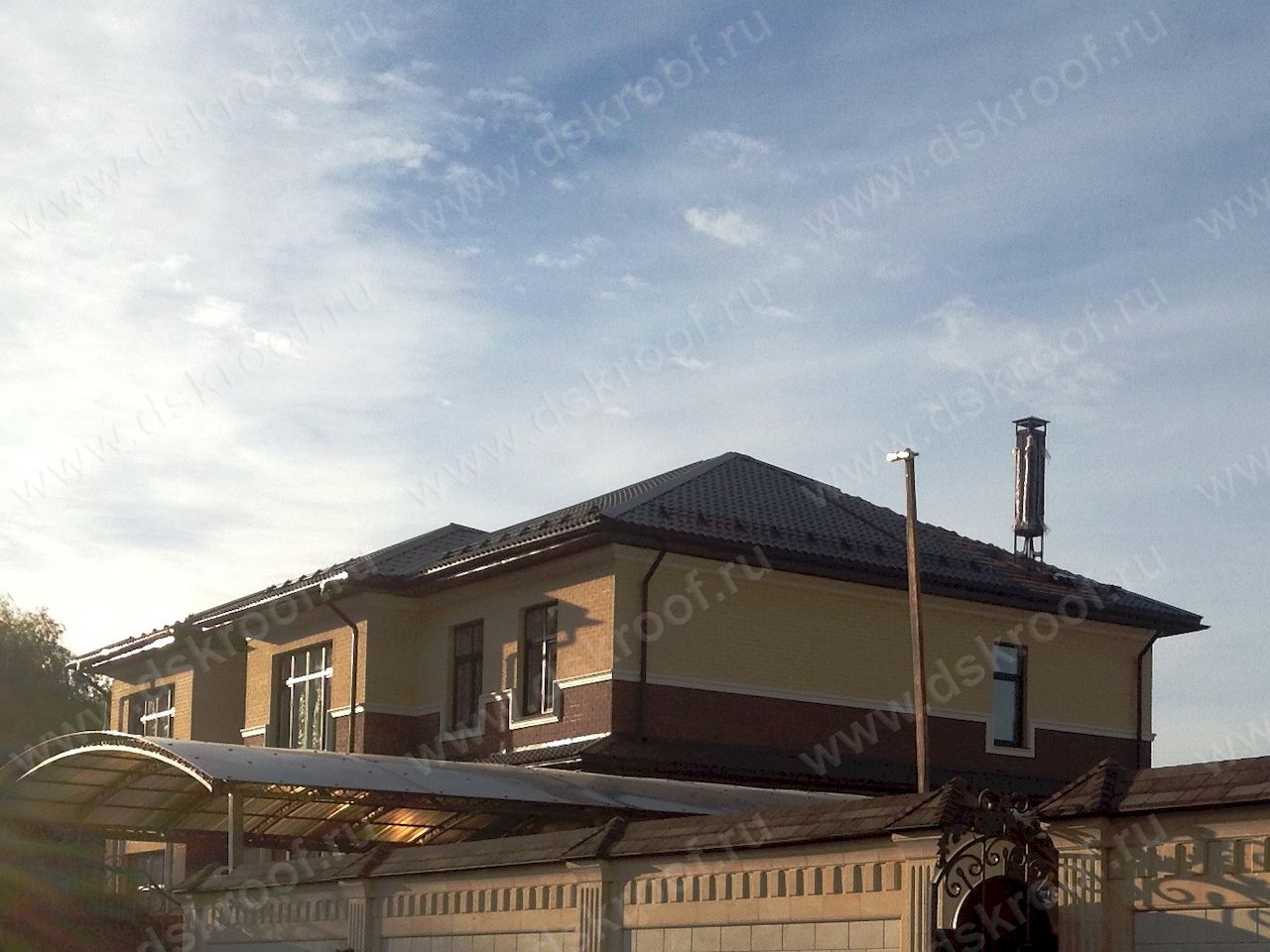

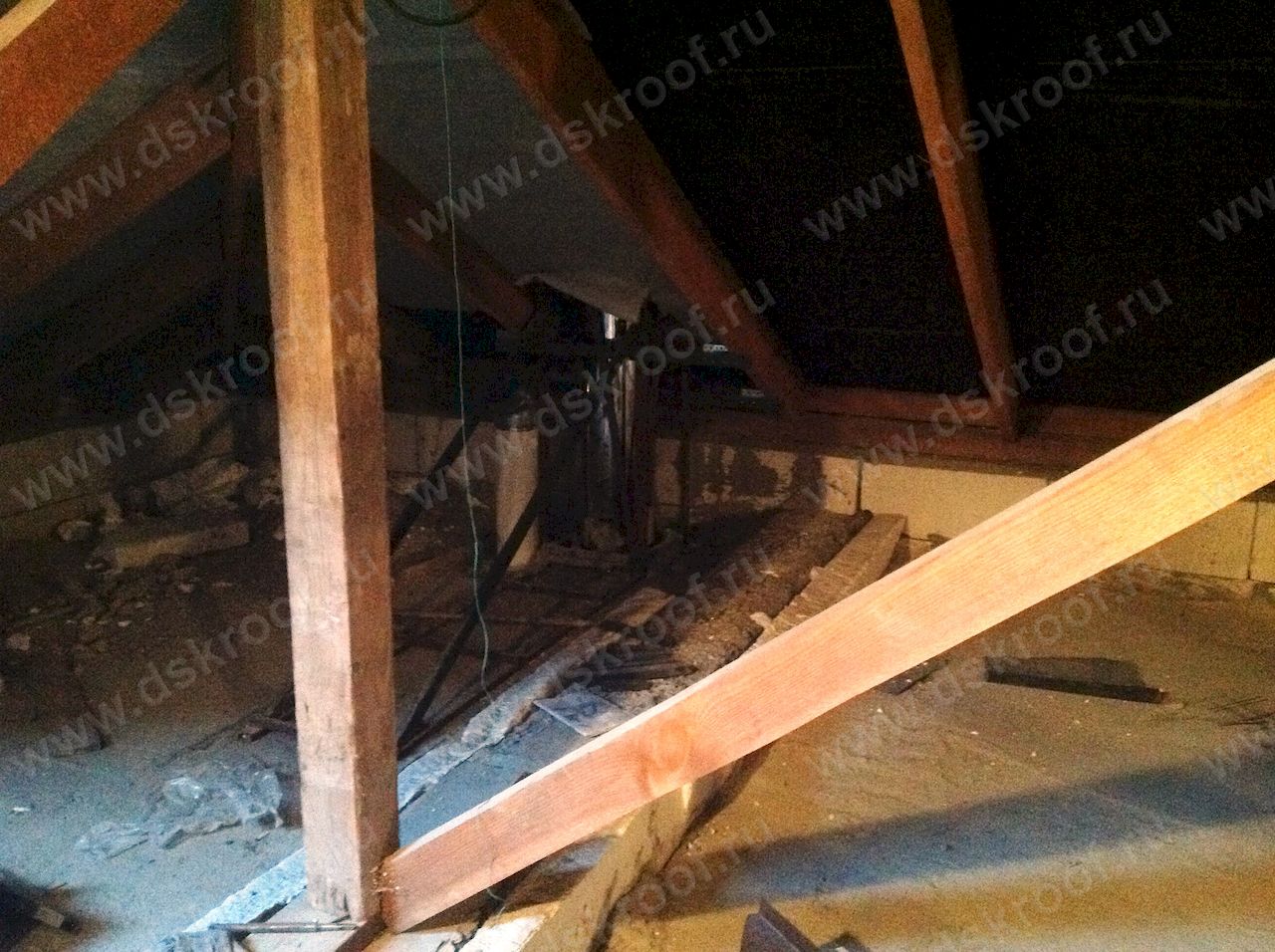

7. Усиливаем и грунтуем каркас перед установкой	8. В основании каркаса привариваем опорную пятку, затем всю конструкцию намертво крепим анкерными болтами в бетонный пол чердака	9. Над поверхностью кровли каркас «одеваем» в обрамление и сверху монтируем Флюгарку ДСК-1

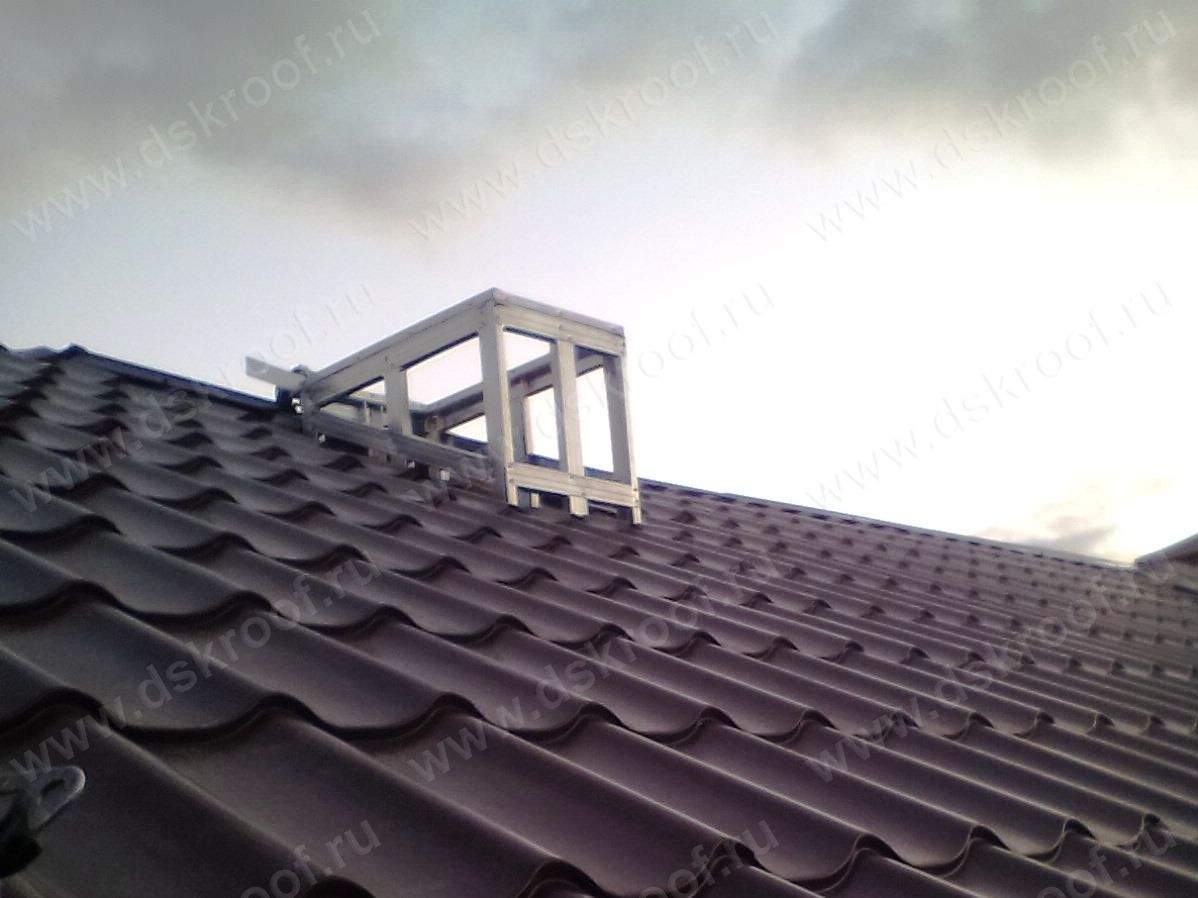

10. Возвращаемся к вентиляции: для пучка вентиляционных труб выстраиваем каркас из усиленного профиля Knauf	11. Место где наш каркас проходит через крышу	12. Каркас выводим на улицу и приступаем к его облицовке

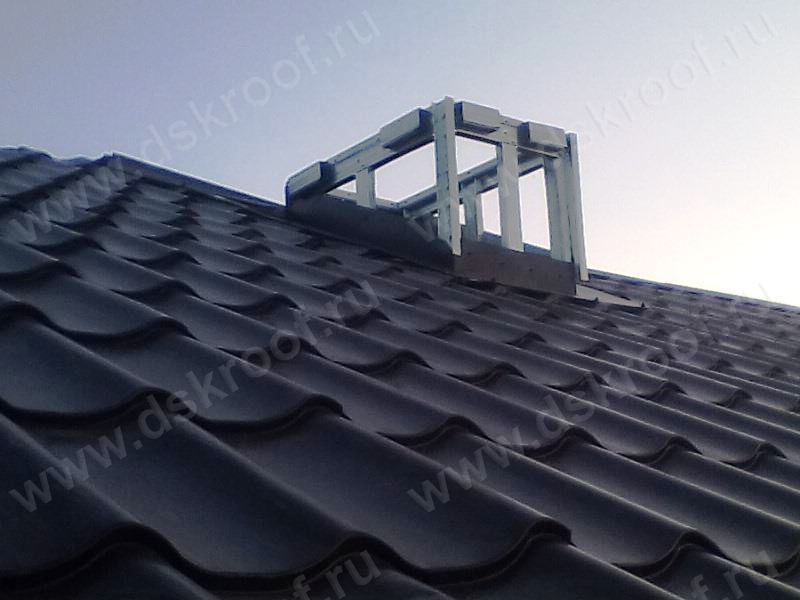

13. Сначала устанавливаем планку примыкания, позже смонтируем полностью обрамление	14. Трубы выходящие по прямой наращиваем до нужной длины и закладываем дополнительную трубу для подвода вент. выхода выходящего на чердак в дальнем углу	15. Закрепляем шпильки в стропила, формируем подвесную магистраль

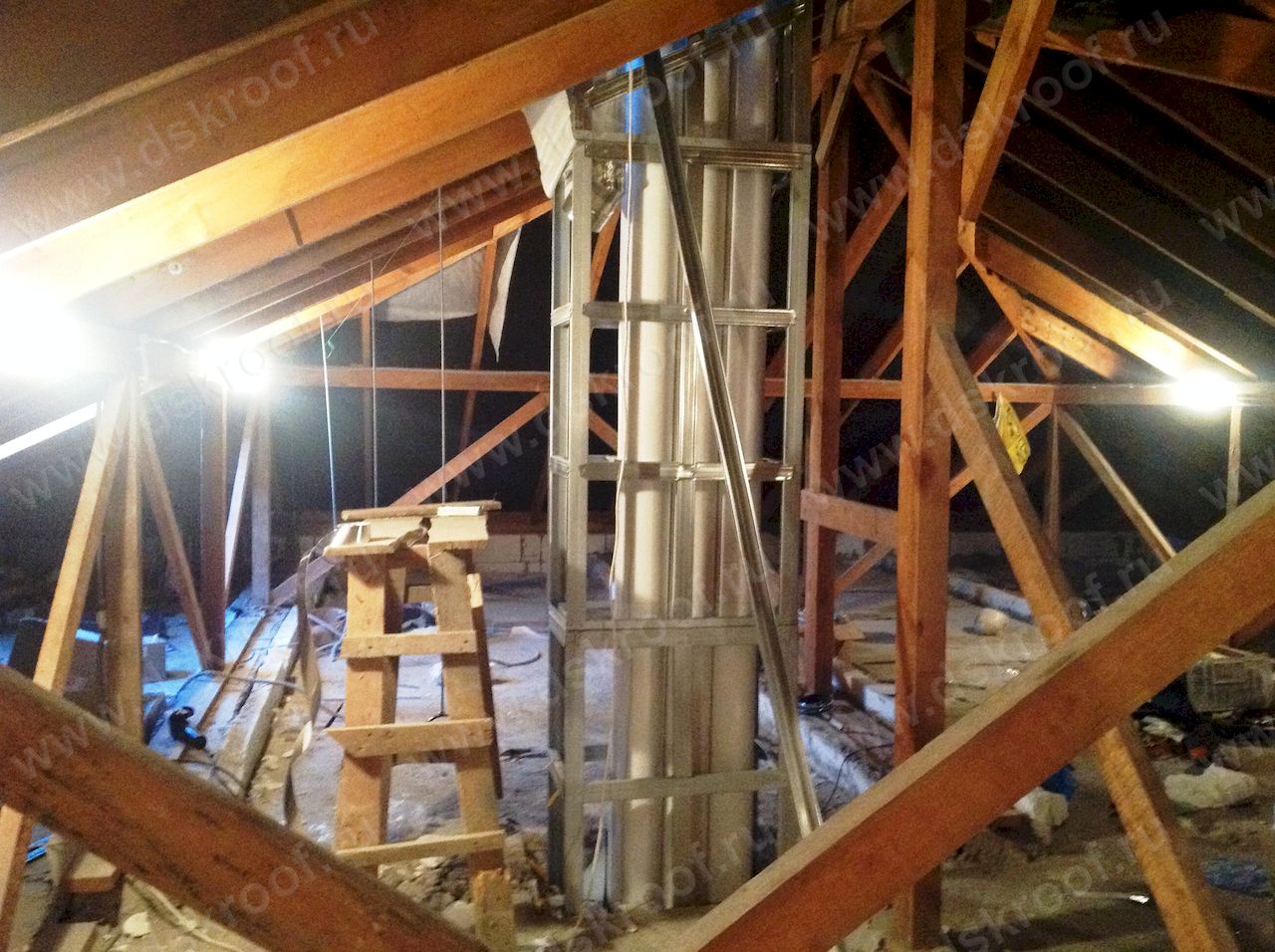

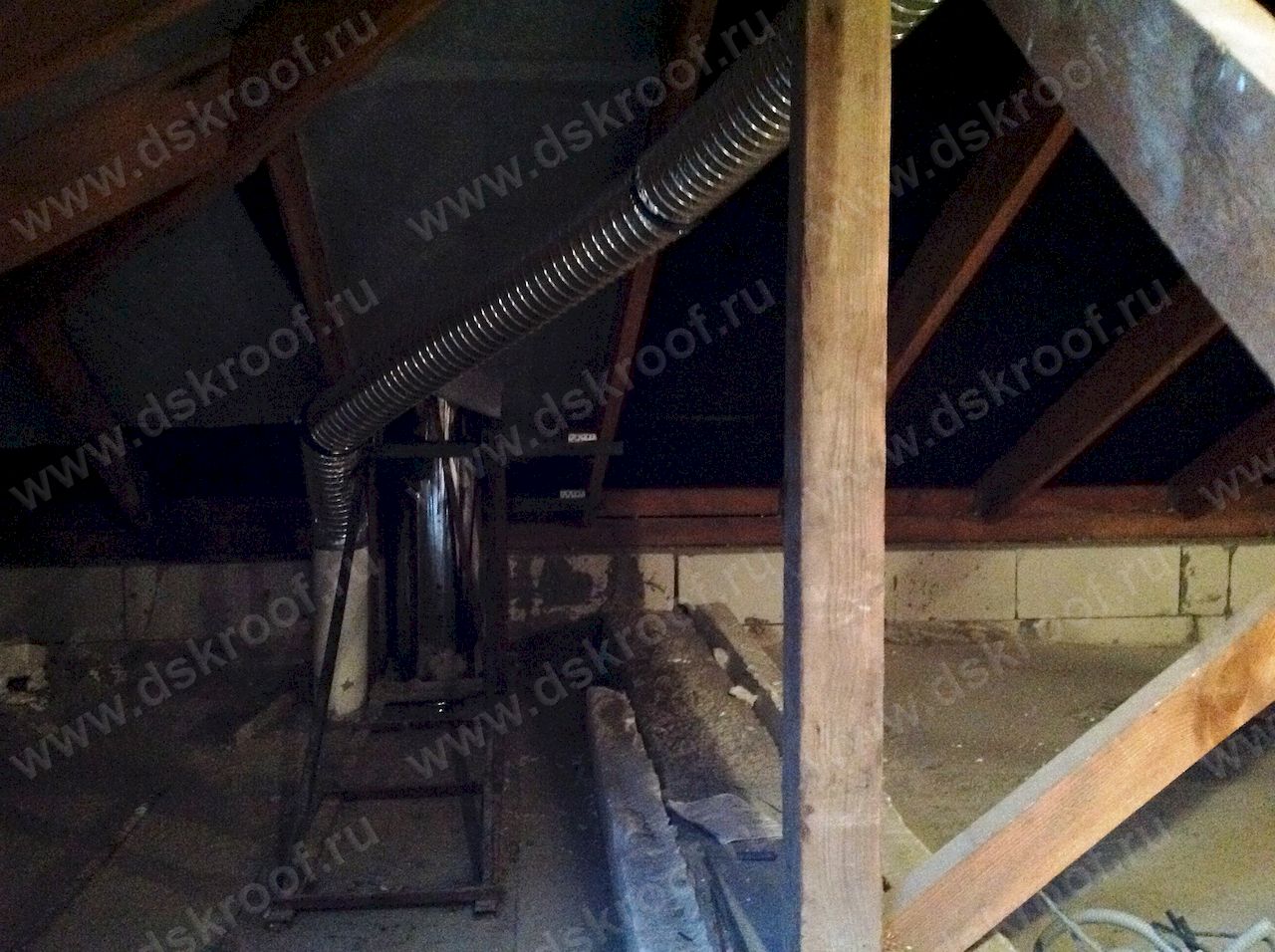

16. Соединяем вентиляционный канал гофрированной трубой	17. На подрезанные по длине шпильки одеваем хомуты в которых фиксируем гофрированную трубу	18. Вентиляционные каналы надежно закреплены внутри каркаса

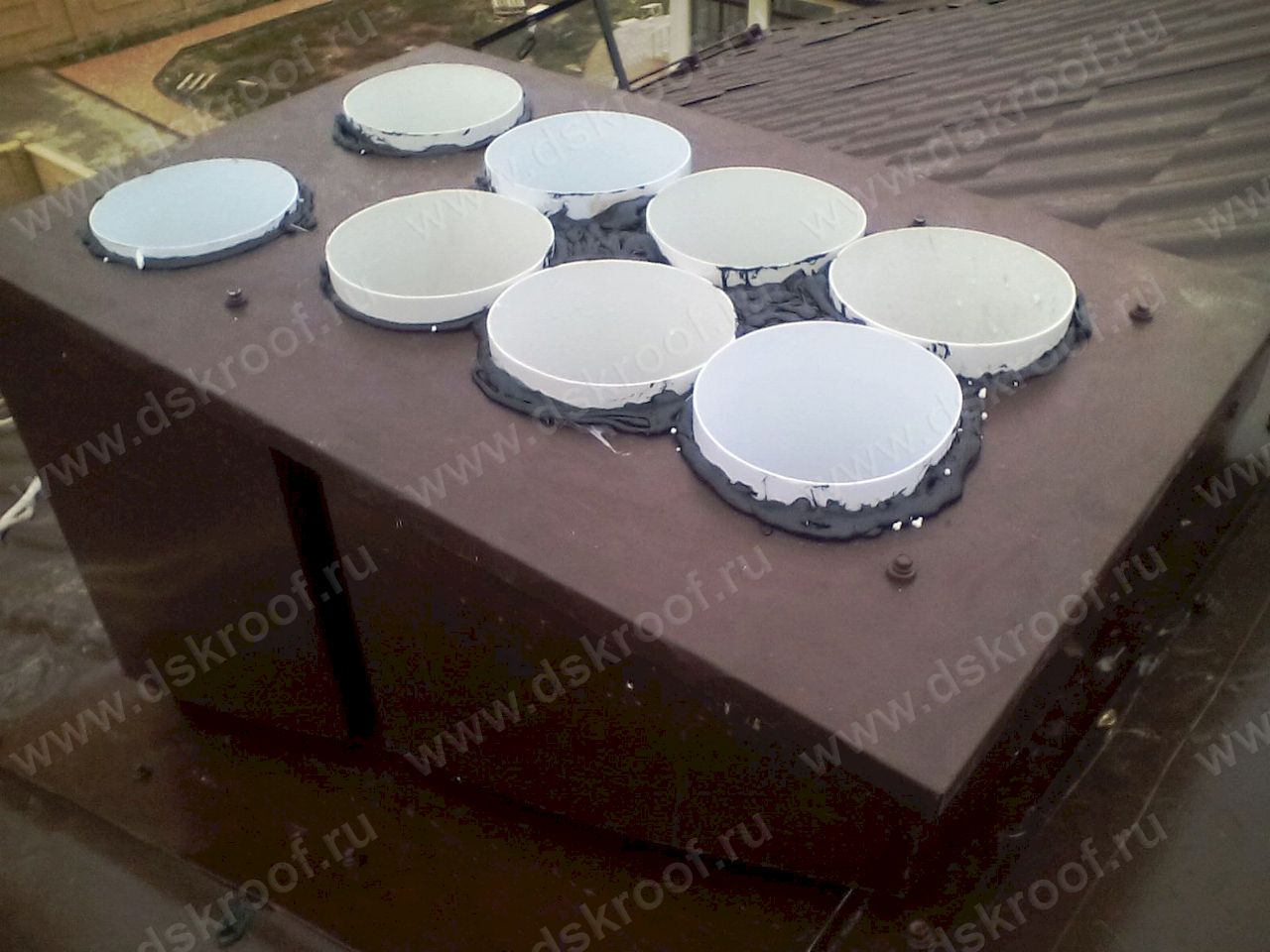

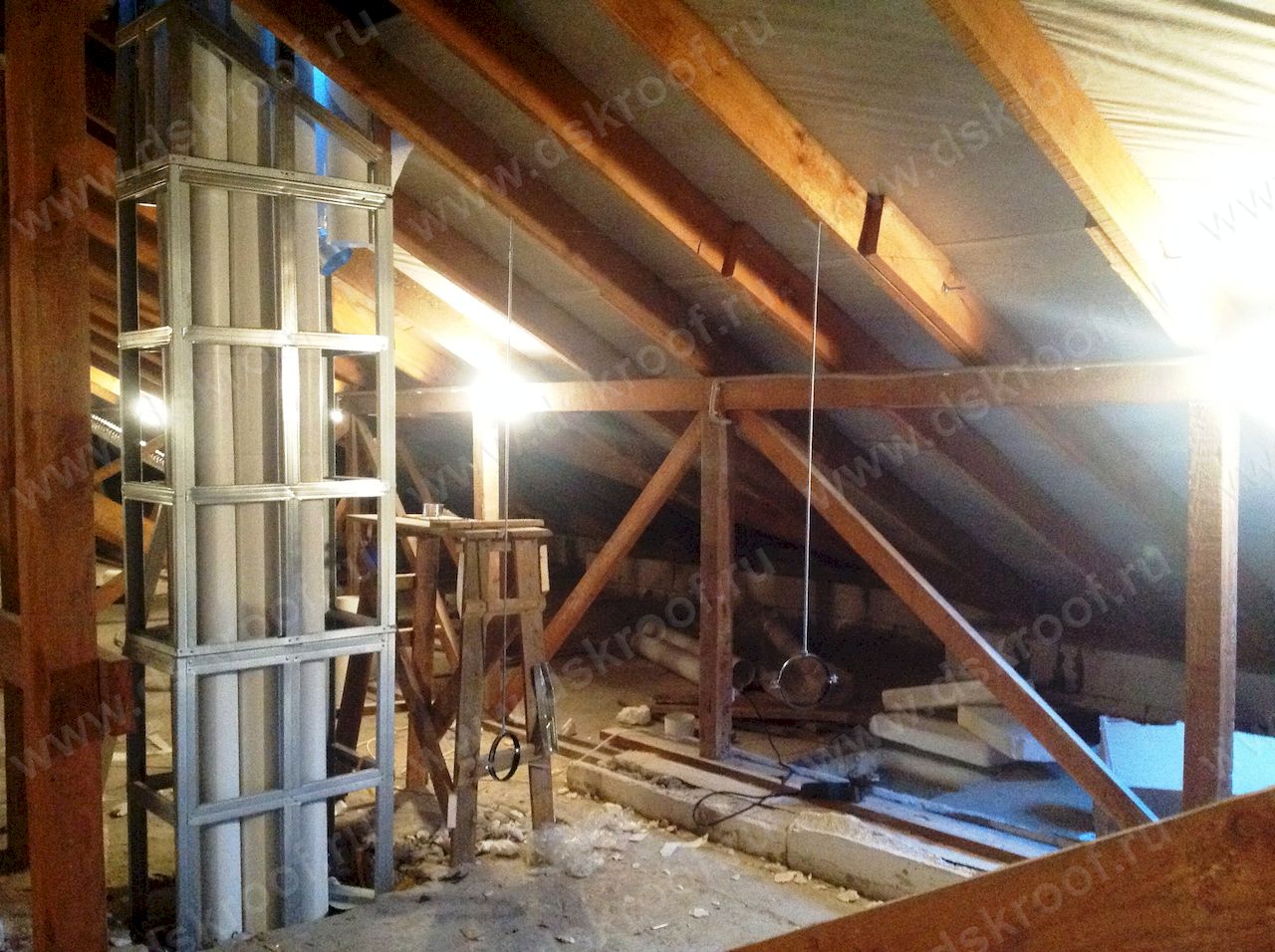

19. Внутренние работы по подготовке первого вент выхода завершены	20. Устанавливаем обрамление, сверху закрепляем крышку в которой прорезаем отверстия и герметизируем битумной мастикой все выходящие вент каналы	21. Устанавливаем дымник ДСК-1 с сеткой от птиц и прочего мусора

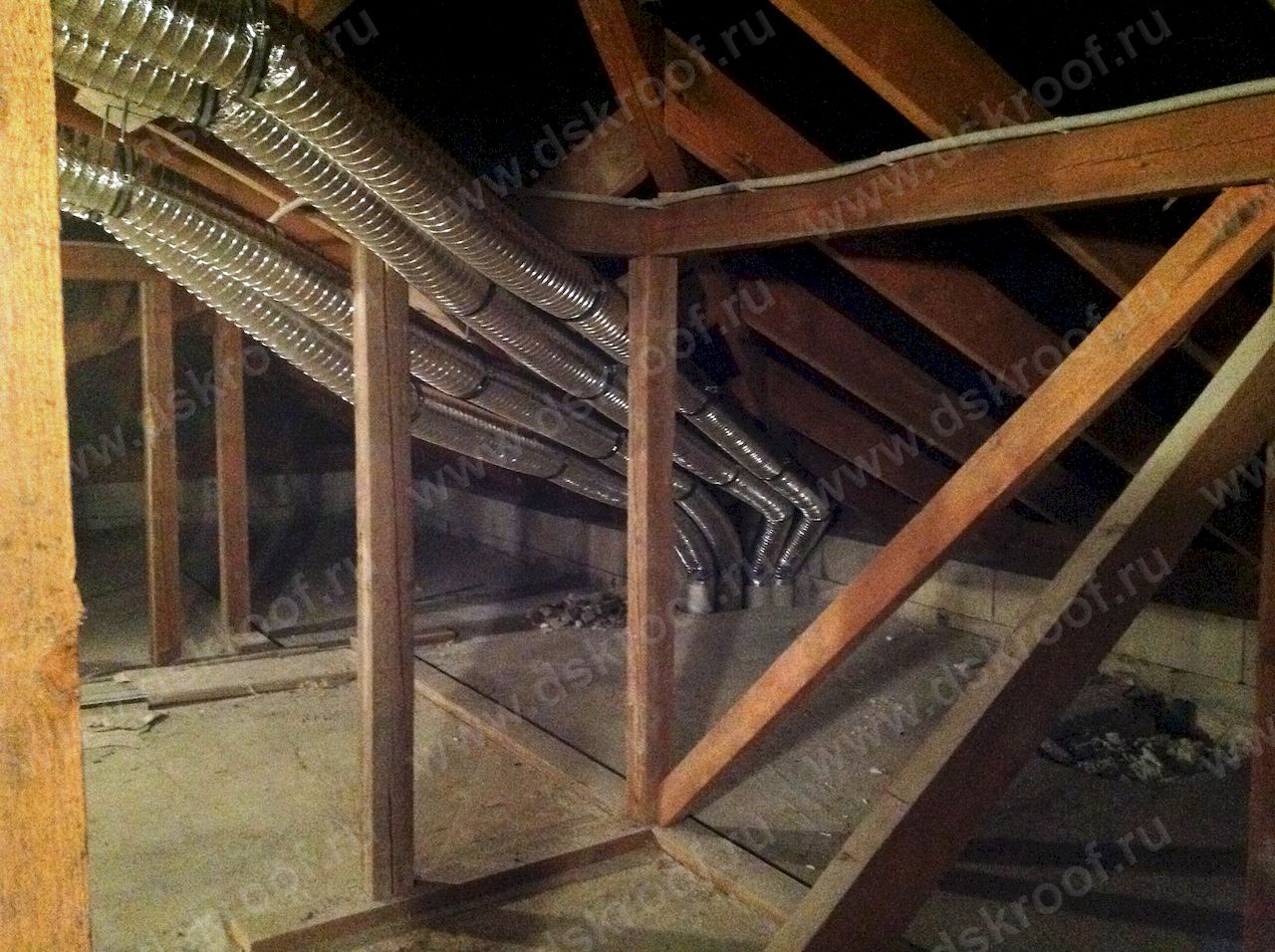

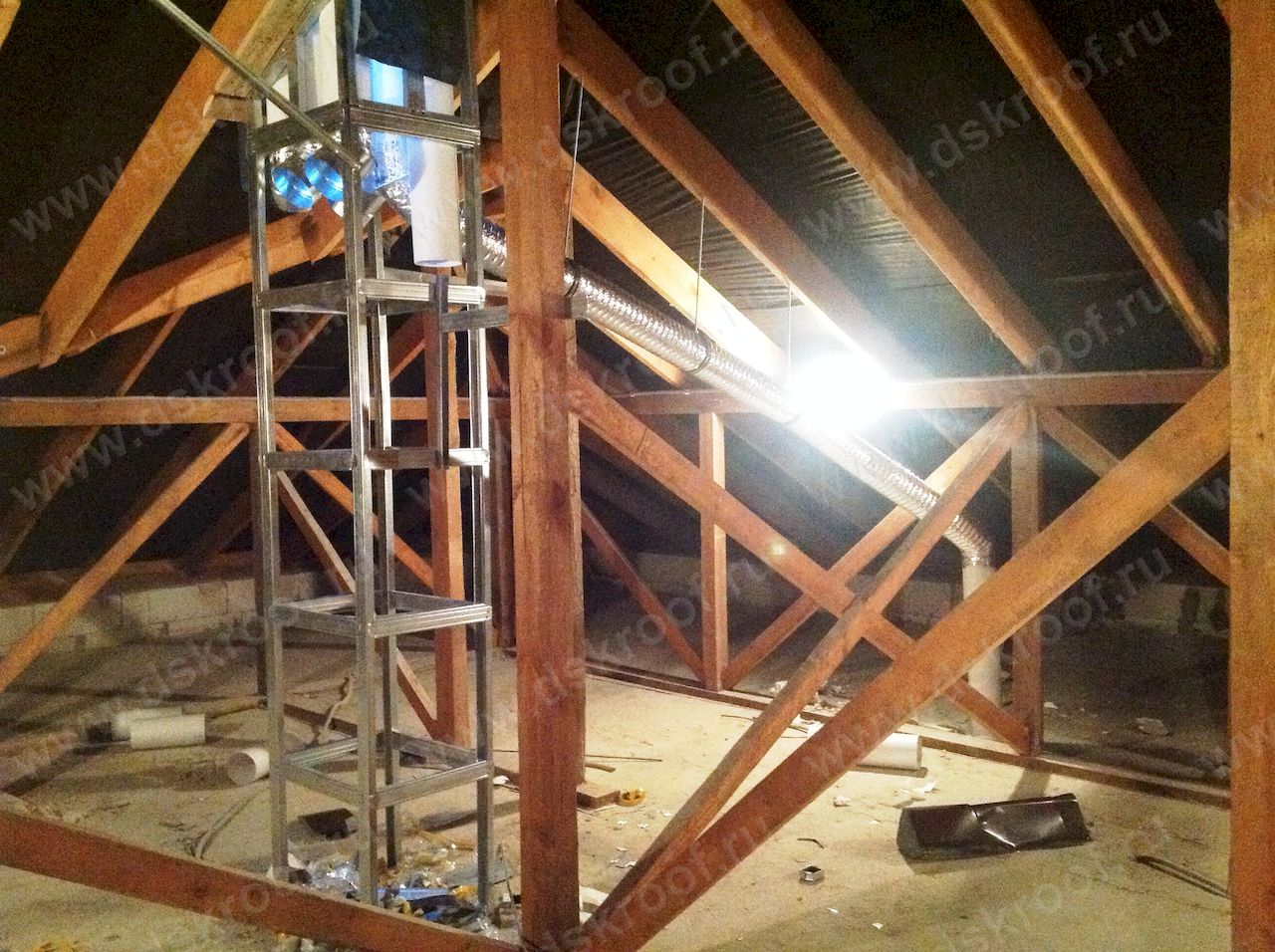

22. По такой же технологии производим работы по подготовке второго вент выхода	23. Напоминаем что в данный каркас все вент каналы подходят из разных точек	24. Собираем вент каналы в единый выход

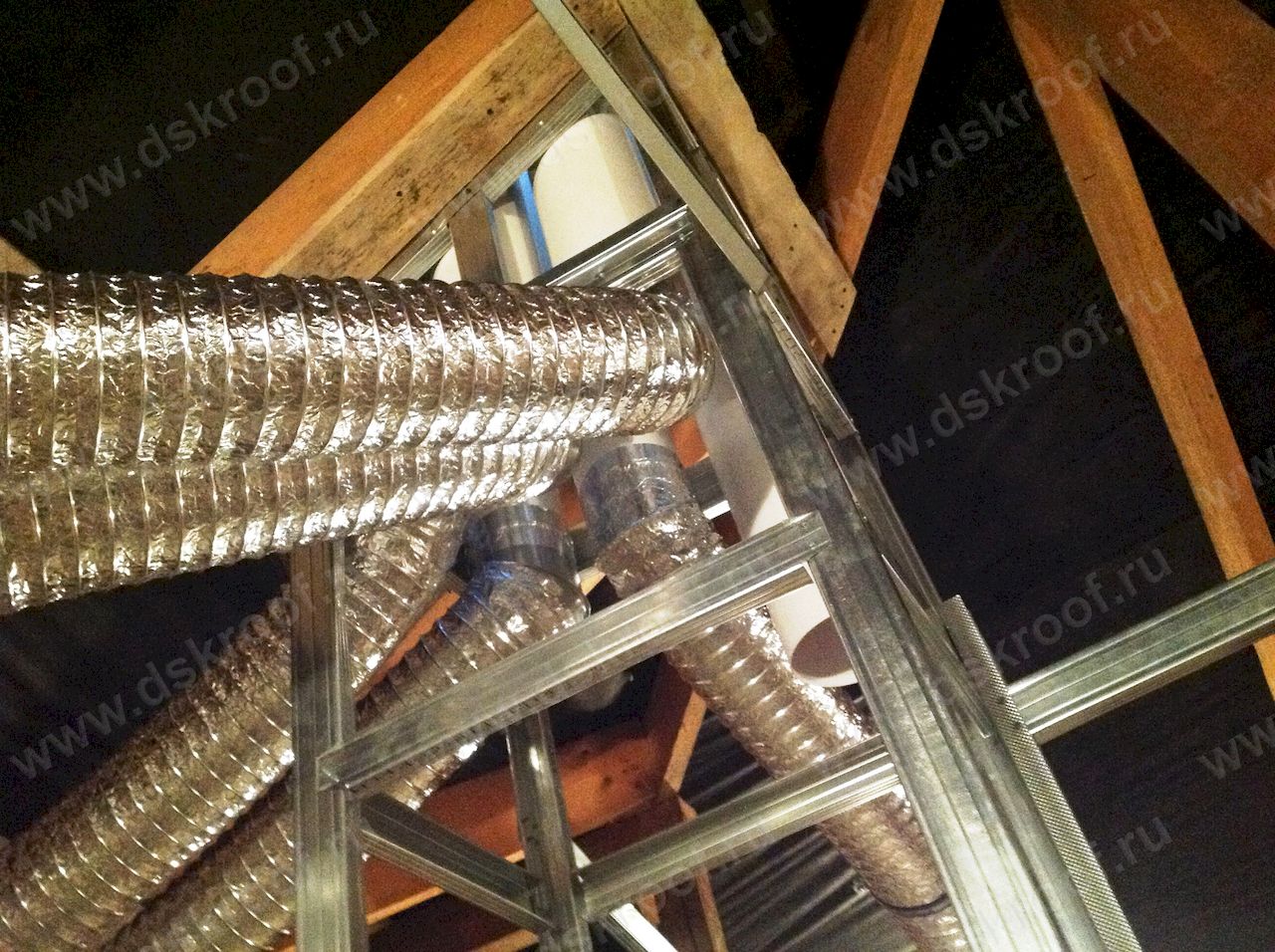

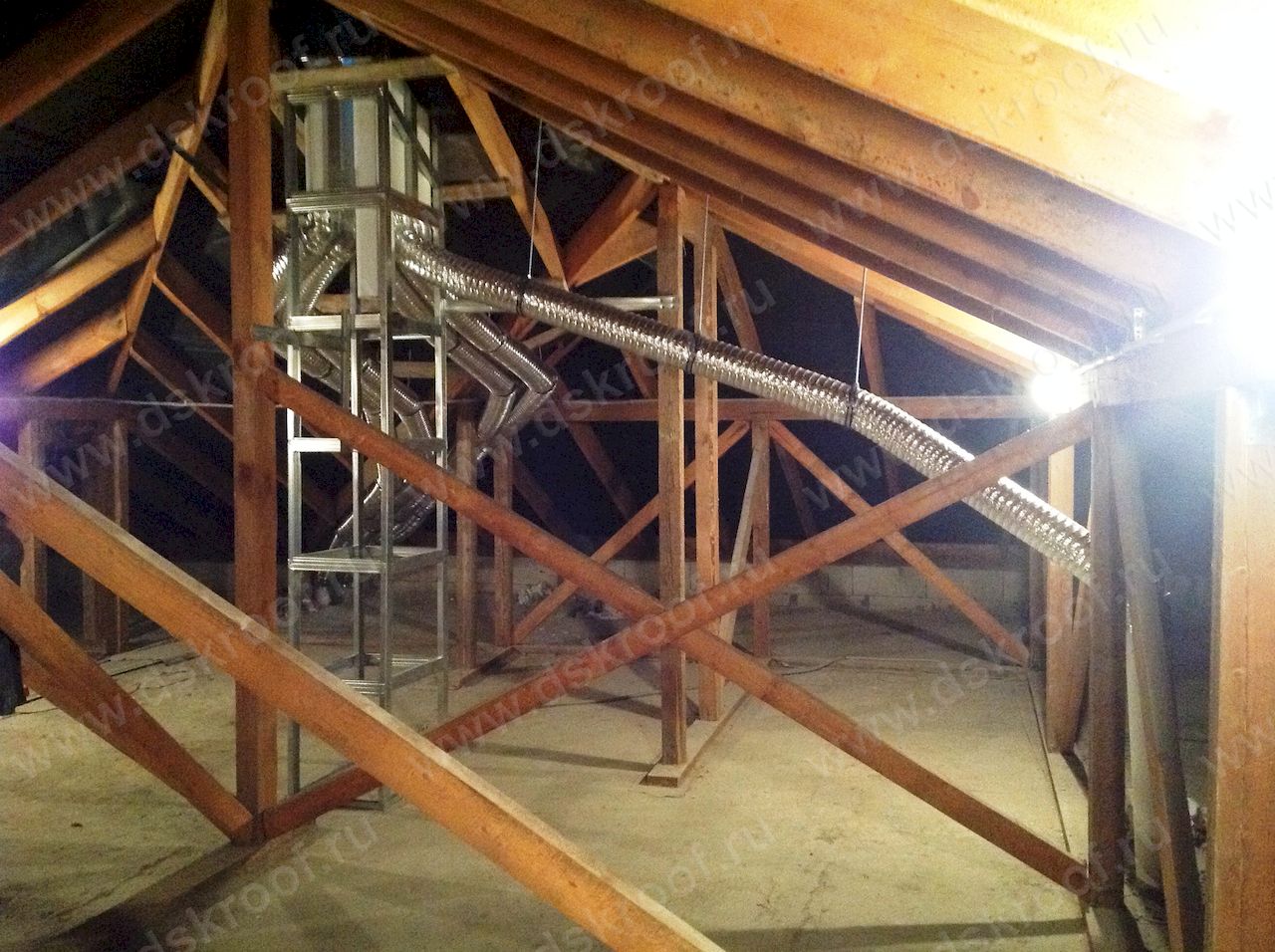

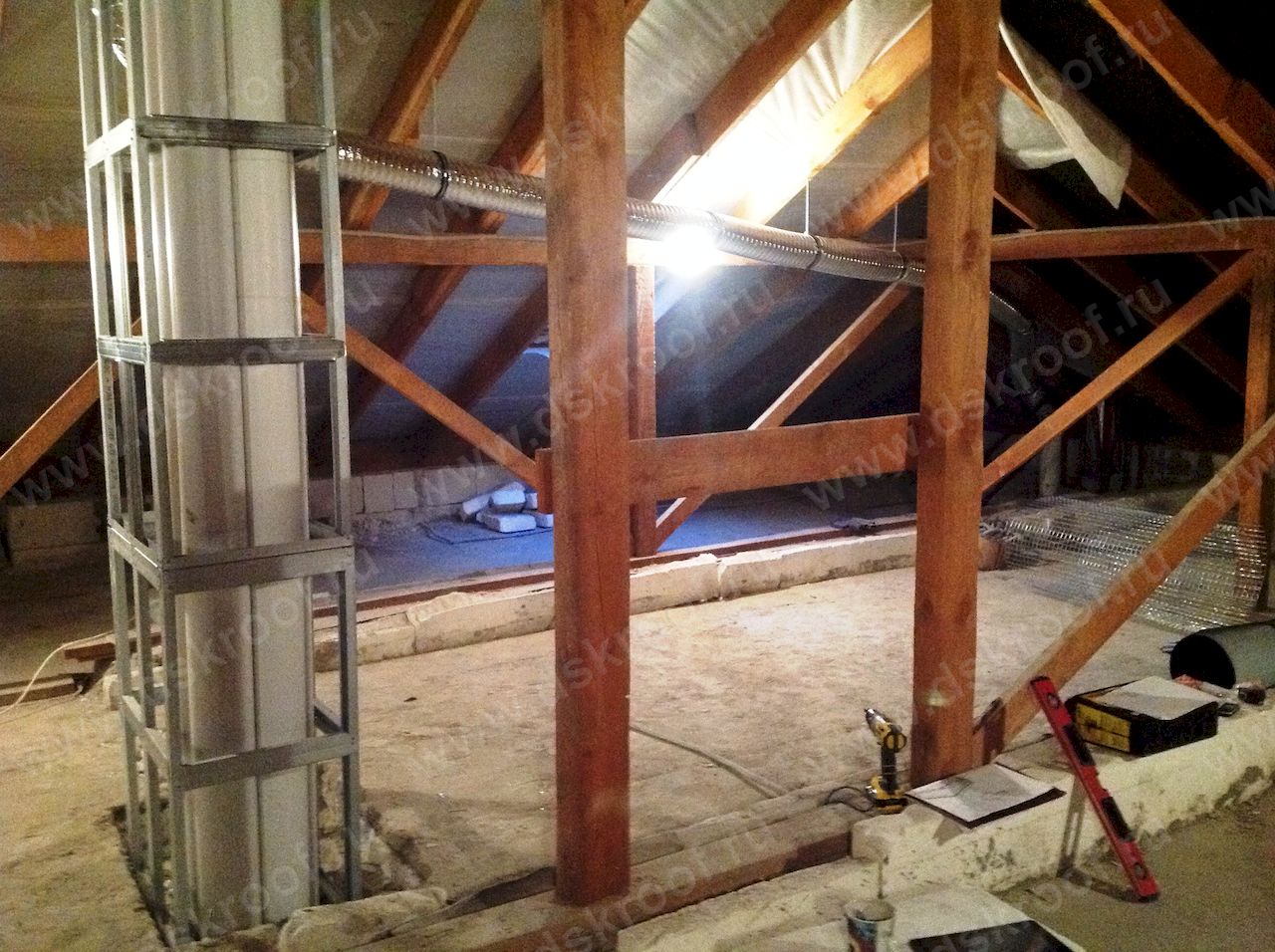

25. Закрепляем их внутри нашего каркаса	26. Внутренние работы по подготовке второго вент выхода завершены	27. В каждый вент выход закладываем по одной дополнительной трубе для вентиляции чердака

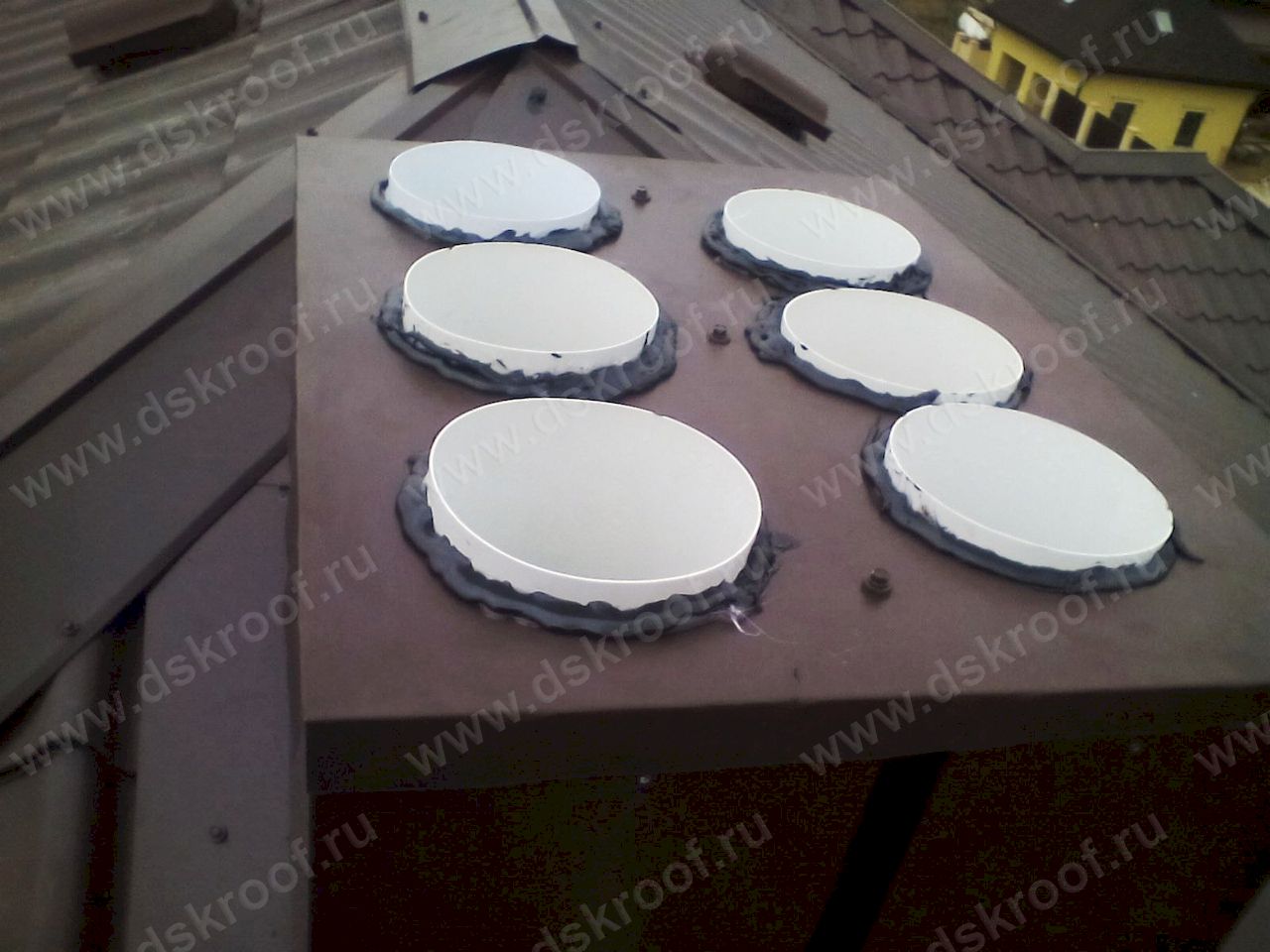

28. Так же после установки обрамления ДСК-2 сверху устанавливаем крышку в которой прорезаем отверстия и герметизируем битумной мастикой все выходящие вент каналы	29. Весь комплекс работ завершен и объект сдан заказчику

Сооружение каркаса для вывода вентиляционных и труб газового отопления производилось после завершения кровельных работ. Поэтому требовалось не только собрать каркас из профилей, но и вывод конструкции через кровлю. После сборки каркаса надежно закрепляем трубы внутри него и выводим их наружу. Затем доделываем каркас обрамления труб с наружи, обшиваем его и герметизируем при помощи битумного герметика.

На завершающем этапе собираем и монтируем дымник. После чего приступаем к выводу труб вентиляции. Дополнительно монтируем вентвыводы для вентиляции чердака. С внешней стороны делаем обрамление труб, устанавливаем крышку и обрабатываем выводные отверстия битумным герметиком, затем закрепляем дымник.
